瑞典IVF高級評估軟件SQintegra-實現HTC傳熱系數快速計算
發布日期2019.01.17 ?|
作者：上海川奇機電設備有限公司
來源：www.lctkrs.cn
SQintegra由Mongoose-Technologies Inc.與IVF共同開發，是一款功能強大的用戶友好型軟件，用于高級評估來自ivf SmartQuench的淬火數據。
SQintegra功能：
傳熱系數（HTC）的計算
圓柱形試樣的硬度和微觀結構分布的預測。
SQintegra是IVF SmartQuench冷卻特性測試儀軟件的升級，允許用戶進行高級評估。 它包含兩個新模塊：
1、HTC，用于傳熱系數計算；
2、性能預測，用于計算硬化能力。
傳熱系數（HTC）計算示例：
HTC模塊使用迭代反向程序計算與溫度相關的傳熱系數。 在幾次迭代之后，將優選的HTC值呈現給用戶。 可以使用ISO 9950標準測試探棒進行測量，也可以使用其他材料探棒和其他尺寸進行測量。

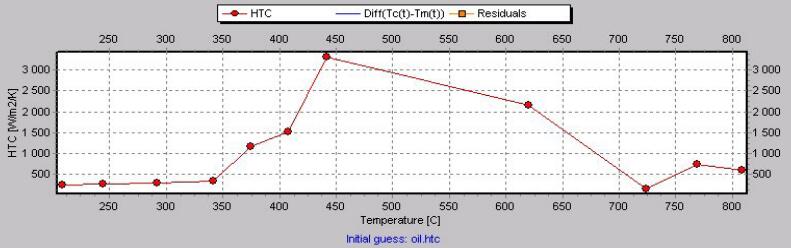

計算出的傳熱系數在圖中顯示為溫度或時間的函數。 結果值可以以表格的形式保持。

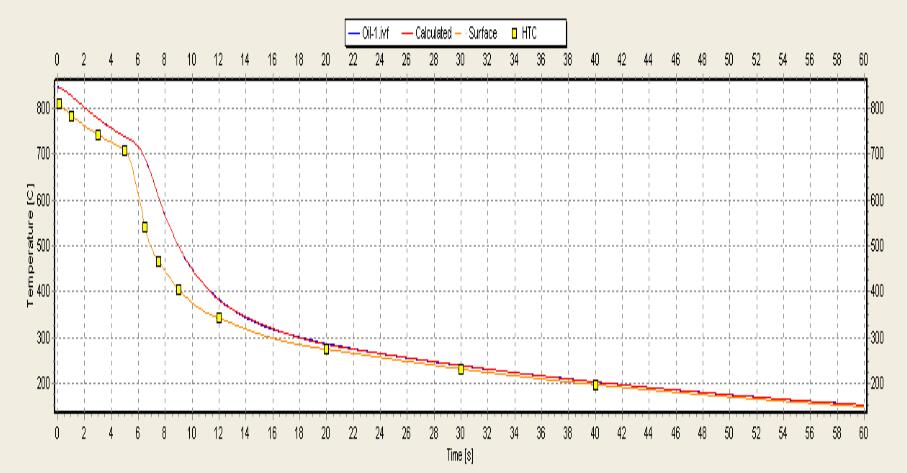

該圖顯示了探針中心的測量（藍色）和計算（紅色）溫度與時間的關系，以及快速淬火油的計算表面溫度與時間（橙色）的關系圖。

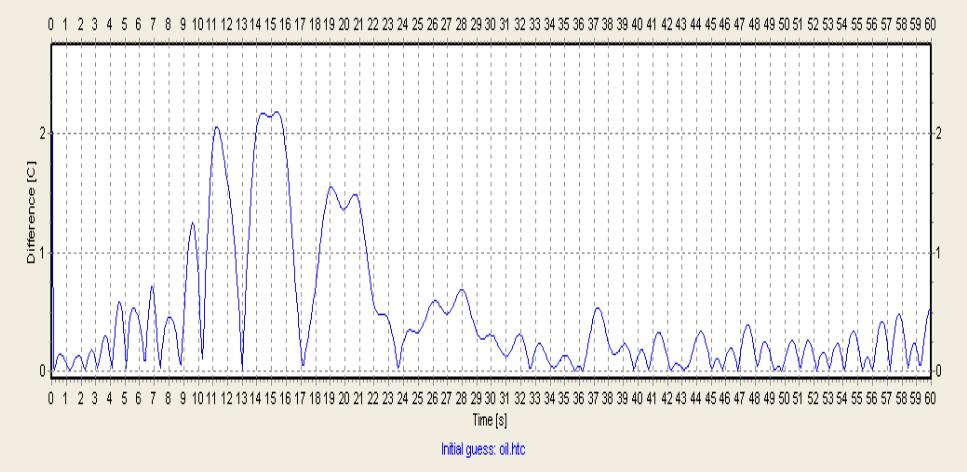

該圖顯示了探測中心的計算溫度和測量溫度之間的差異。這是一種評估計算精度的工具。
性能預測的示例：
可以使用得到的HTC值在“性能預測”模塊中執行硬化指數計算。 這些計算基于IT方法。 該軟件自帶的數據庫中包含了一些普通鋼種的數據。 用戶也可以自定義添加新的數據。
