工裝夾具
Sauter/霄特
Sauter Feinmechanik GmbH擁有450多名員工，為廣大用戶提供精確而經濟的夾持系統產品。主要產品包括：刀塔、刀座、車銑主軸/轉臺、旋轉臺。

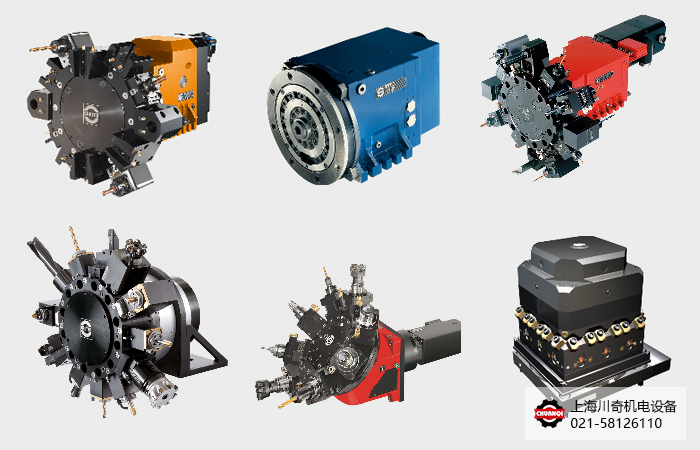

Sauter/霄特刀塔
Sauter伺服刀塔 橘色系列
軸向伺服油壓動力刀塔VDI436
主要特點：
- VDI接口 尺寸 VDI25/30/40/50/60；
- 內建48/60齒赫氏三片齒&T型塊防撞設計；
- 高壓出水可達100BAR
型號舉例：0.5.433.116軸向伺服油壓動力刀塔、0.5.433.232軸向伺服油壓動力刀塔
徑向伺服油壓動力刀塔VDI435
主要特點：
- VDI接口 尺寸 VDI30/40 ；
- 內建48/60齒赫氏三片齒&T型塊防撞設計 ；
- 高壓出水可達70BAR，可適合背向加工
型號舉例：0.5.435.230徑向伺服油壓動力刀塔 、0.5.435.240徑向伺服油壓動力刀塔
徑向伺服油壓動力刀塔BMT434
主要特點
- BMT介面 尺寸 BMT45/55/65/75/85 ；
- 內建48/60齒赫氏三片齒&T型塊防撞設計 ；
- 高壓出水可達100BAR；
- 可適合背向加工
型號舉例：0.5.433.145徑向伺服油壓動力刀塔、0.5.433.185徑向伺服油壓動力刀塔
非動力伺服油壓刀塔440
主要特點：
- 伺服刀塔無動力刀架；
- 內建48/60齒赫氏三片齒&T型塊防撞設計；
- 刀盤具替換性(標準、BMT、VDI等接口)；
- 刀盤可搭軸向、徑向安裝
型號舉例：0.5.440.216無動力伺服油壓刀塔、0.5.440.232無動力伺服油壓刀塔
Sauter電動刀塔 藍色系列
電動非動力刀塔
主要特點：
- 電動非動力刀塔；
- 可徑向或軸向安裝；
- 適合正向與背向加工
型號舉例：0.5.480.510、0.5.480.532、0.5.480.540
軸向電動動力刀塔
軸向電動動力刀塔主要特點：
- 模塊化設計；
- 本體同 480系列；
- 非動力刀塔；
- VDI 介面
型號舉例：0.5.473.512、0.5.473.525、0.5.473.532
Sauter單馬達/Y軸復合機刀塔 紅色系列
具Y軸功能單馬達動力刀塔
主要特點：
- 具Y軸功能的單馬達動力刀塔；
- 適合偏心鉆削與攻牙；
- Y軸由單獨線性測量系統檢測
型號舉例：0.5.453.412伺服刀塔、0.5.453.420伺服刀塔、0.5.493.525電動刀塔、0.5.693.120油壓刀塔、0.5.439.120電動刀塔
450 徑向單馬達動力刀塔
主要特點：
- 單馬達動力刀塔；
- 定位及動力刀共享一伺服馬達；
- 徑向刀盤,適合正向和背向加工
Sauter直驅動力刀塔
內藏式直驅動力刀塔
內藏式馬達設計，齒輪箱系統整合在刀盤上，節省機床空間25%；刀具轉速可達12000rpm；特殊冷卻設計，可干切， 24小時連續加工；特殊的本體設計 體積精小；可適用背向加工；適用VDI 與 BMT接口
型號舉例：0.5.437.312、0.5.437.320、0.5.437.416、0.5.437.416
Sauter皇冠刀塔
- 170皇冠動力刀塔主要特點：
- 油壓鎖緊，單馬達設計；
- 定位速度快, 有4刀、6刀、 8刀供選擇；
- 加工位置的刀具旋轉，減少了能量損失；
- 高扭矩尤其是多軸鉆削頭；
- 刀塔回轉中心線與工作軸成45°，減少臨刀干涉；
- 液壓三片齒離合器機構確保鎖緊；
- 迷宮式密封，有效防止切屑和冷卻液對切削頭的影響
型號舉例：0.5.170.112皇冠動力刀塔、0.5.170.120皇冠動力刀塔、0.5.170.132皇冠動力刀塔
Sauter四方刀塔
主要特點：
- 電動刀塔；
- 適合重切削及立式、臥式床臺；
- 特別適用在超長鉆、搪刀具；
- 有4、6、8刀位機型可供選擇；
- 接口DIN 69 881 標準
型號舉例：0.5.320.016、0.5.320.32

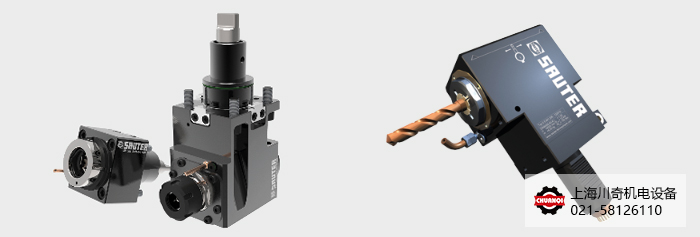

Sauter/霄特刀座
0 度動力刀座-外出水 703087678 DA25-5480-20
0 度動力刀座-外出水 DA50-5480-40
0 度彈性攻牙動力刀座-外出水 TDAC40-5480-20
0 度銑削動力刀座 -外出水 DA40-5480-22C
0 度動力刀座-中心出水 CW-DA40-5480-32
90 度動力刀座-外出水 SA087498 FL30-5480-25-55
90 度動力刀座-外出水 FR40-5480-32-85
90 度動力刀座-外出水NFR40-5480-32-85
90 度彈性攻牙動力刀座-外出水 TFL40-5480-32-2065
90 度彈性攻牙動力刀座-外出水 NFL50-5480-40-100
90 度動力刀座-中心出水CW-NFR30-5480-25-55
90 度動力刀座-中心出水 CW-FR40-5480-32-100
90 度動力刀座,外出水 703087683 BR25-5480-20-75
90 度動力刀座,外出水 BL50-5480-40-90
90 度徑向動力刀座,中心出水 CW-BR30-5480-25-72
萬向動力刀座-外出水 DA40-5480-25B
90 度動力刀座-雙頭, 外出水 DF40-5480-32-100D
0 度動力刀座-偏心, 外出水 DA30-5480-25-29
0 度動力刀座-偏心, 中心出水 CWDA30-5480-25-50
90 度側銑動力刀座, 外出水 BR40-5480-25.4C-3
外徑刀座-刀片向上 B1-40x25
外徑刀座-刀片向上 B2-50x32
外徑刀座-刀片向下 B3-25x16
外徑刀座-刀片向下 B4-40x25
外徑刀座加長型-刀片向上 B5-30x20
外徑刀座加長型-刀片向上 B6-20x16
外徑刀座加長型-刀片向下 B7-40x25
外徑刀座加長型-刀片向下 B8-50x32
端面刀座-刀片向上 C1-40x25
端面刀座-刀片向上 C2-50x32
端面刀座-刀片向下 C3-60x32
端面刀座-刀片向下 C4-30x20

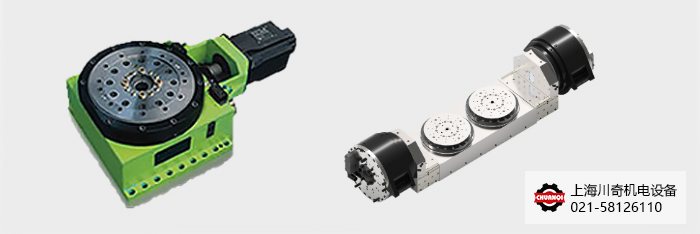

Sauter/霄特轉臺
SAUTER 皮帶式轉臺適用于需各角度加工之機床，如銑床、研磨機、五軸機…等。轉臺可搭載主軸或多種工件，滿足多種角度之加工需求。
SAUTER直驅式DD轉臺采用模塊化組合設計， 易于安裝、拆卸與維修。即拆即裝, 降低因維修、售服之待機時間。分油軸至多有10條管路，可通不同介質， 如液壓油、切削液或氣體等。
同類產品推薦：Kostyrka / Bellodi tibi
